銅陵藍光電子科技有限公司針對火電廠燃煤鍋爐煙氣排放等超低排放煙氣成份( SO2、NO、煙塵)及相關煙氣參數進行在線自動連續監測的要求,推出了超低濃度煙氣排放連續監測系統。

    TLG-3100型煙氣排放連續 監測系統由煙氣分析儀( 超低量程)、顆粒物 監測儀、煙氣參數監測儀、數據采集與處理子系統等組成。通過抽取采樣方式,測定煙氣中氣態污染物、顆粒物濃度以及煙氣的溫度、壓力、流速、濕度和煙汽含氧量等參數。 系統中的煙氣分析儀采用先進的紫外差分吸收光譜( Differential Optical AbsorptionSpectroscopy ,簡稱DOAS )測量技術,顆粒物監測采用高溫抽取前散射測量技術,結合先進的生產工藝,以更好的品質、更高的可靠性和準確性滿足客戶多元化、個性化的監測需求。

煙氣分析儀

技術原理:紫外差分吸收光譜法( SO2、NO )

電化學測量法(O2)

測量范圍: SO2/NO : 0~ 20~ 100ppm,可定制

O2 : 0~25%

線性誤差: s +1.5%F.S.

重復性: s0.5%

零點漂移:≤+2%F.S./7d

量程漂移:≤+2%F.S./7d

顆粒物監測儀

技術原理:高溫抽取前散射

測量范圍: ( 0.01~5/200) mg/m3,可定制

示值誤差: +2.0%

零點漂移: +1.5%F.S./7d

量程漂移: +1.5%F.S./7d檢出限: 0.01 ( mg/m3)

煙道直徑: (0.5~20) m

煙氣參數監測儀

流速：

技術原理:皮托管法

測量范圍: 1~40m/s

分辨率: 0.1m/s

準確度:≤3%F.S.

壓力：

技術原理:壓力變送器

測量范圍: +5.0Kpa

分辨率: 1Pa

準確度:≤2%F.S.

溫度：

技術原理:熱電阻式

測量范圍: 0-300C

分辨率: 1°C

測量誤差:≤+2.5%F.S.

濕度：

技術原理:電子阻容法

測量范圍: (0~40 ) Vol%

準確度：

a.s 5.0%時,絕對誤差應不超過≤+1.5% ;

b.>5.0%時,相對誤差應不超過≤+20% ;

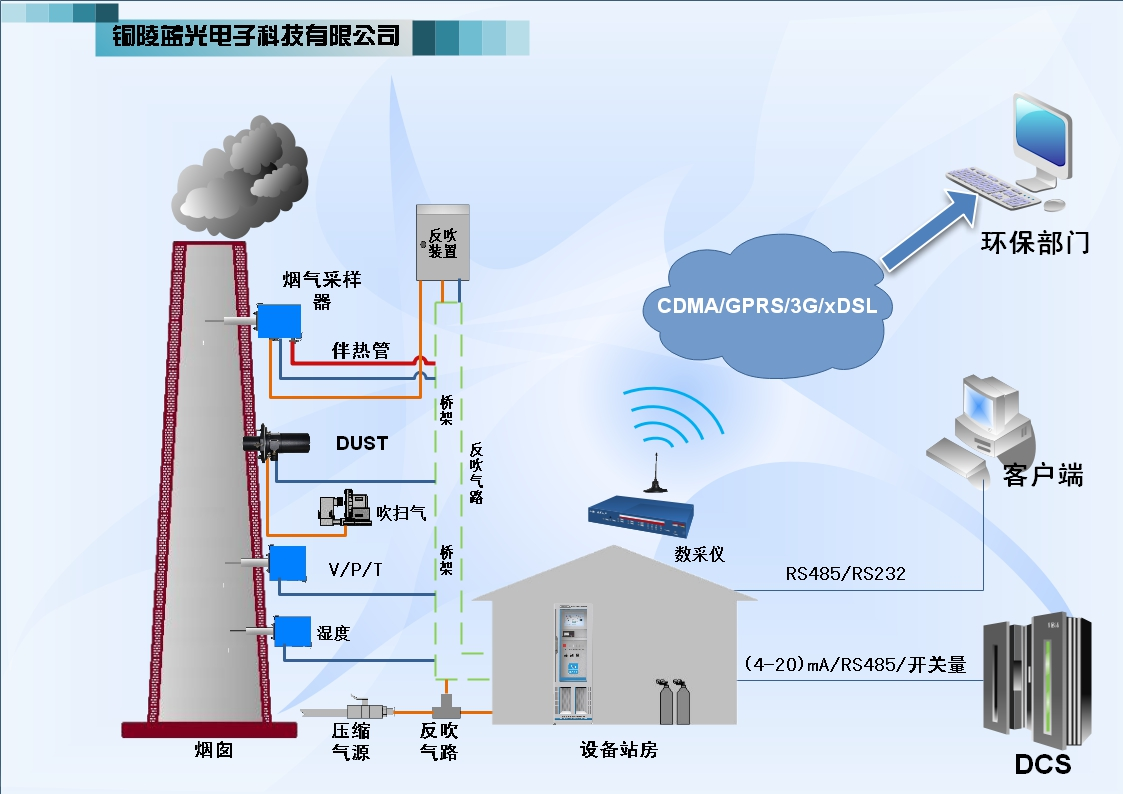

系統組成及安裝示意圖

系統特點：

●整套系統采用模塊化設計,系統維護檢修便捷;

●低量程高精度分析儀,使用壽命長,測量精度高;

●采用加酸冷凝脫水方式,測量組分無損失,維護成本低;

●系統氣體預處理系統采用層級過濾技術,保證預處理系統塵過濾精度高;

●系統無運動部件,運行可靠,故障率低;

●系統設計中對相關重要部件的控制(如伴熱管等)進行安全冗余設計,確保系統安全、可靠。
